PC817C, Transistor Output Optocoupler, DIP-4

$0.0250
In stock
SKU
O1-0006

اپتوکوپلر PC817C با خروجی ترانزیستوری در پکیج DIP-4

اپتوکوپلر PC817C برای انتقال سیگنال بین دو بخش مدار، بدون اتصال الکتریکی مستقیم بین ورودی و خروجی، به کار می‌رود. داخل این قطعه یک LED مادون‌قرمز و یک فوتوترانزیستور NPN قرار دارد؛ روشن‌شدن LED، ترانزیستور خروجی را به هدایت می‌برد. به این ترتیب می‌توانید وضعیت کلید یا یک فرمان کنترلی را بین دو مدار با زمین جداگانه منتقل کنید.

این قطعه در ورودی‌های دیجیتال ایزوله، تشخیص وضعیت و مدار فیدبک منابع تغذیه کاربرد دارد. پکیج چهارپایه DIP-4 نیز برای مونتاژ پایه‌دار و نمونه‌سازی مناسب است. برای راه‌اندازی، باید جریان LED ورودی را محدود کنید و در سمت خروجی، مدار مناسب برای خواندن سیگنال در نظر بگیرید.

مشخصات فنی اپتوکوپلر PC817C

  • مدل: PC817C
  • نوع قطعه: اپتوکوپلر تک‌کاناله
  • ورودی: LED مادون‌قرمز
  • خروجی: فوتوترانزیستور NPN
  • پکیج: DIP-4، نصب پایه‌دار
  • اتصالات: ۱: آند، ۲: کاتد، ۳: امیتر، ۴: کلکتور

CTR مرجع رتبه C در Sharp: ۲۰۰ تا ۴۰۰ درصد در IF برابر ۵ میلی‌آمپر، VCE برابر ۵ ولت و دمای ۲۵ درجه سانتی‌گراد؛ این مقدار، مشخصات تأییدشده موجودی فروشگاه نیست. توضیح CTR و شرایط انتخاب سایر حدود الکتریکی نیز باید از دیتاشیت سازنده و کد کامل قطعه تحویلی تعیین شوند.

ویژگی‌ها و مزایای کاربردی

۱. انتقال نوری سیگنال بین دو بخش مدار

برای انتقال وضعیت و فرمان بین مدارهایی با زمین مستقل کاربرد دارد. حفظ ایزولاسیون به کل مدار، منابع تغذیه و اتصال‌های خارجی وابسته است؛ فقط جدا بودن پایه‌های آی‌سی کافی نیست.

۲. خروجی فوتوترانزیستوری NPN

با افزودن مقاومت پول‌آپ، می‌توانید خروجی را در سطح ولتاژ مدار گیرنده بخوانید. مقدار این مقاومت باید با جریان قابل تأمین خروجی، آستانه‌های ورودی گیرنده و سرعت سیگنال سازگار باشد.

۳. تنظیم جریان LED با مقاومت سری

با انتخاب مقاومت سری مناسب، می‌توانید LED ورودی را از ولتاژهای مختلف راه‌اندازی کنید. مقدار مقاومت به ولتاژ ورودی، افت ولتاژ LED و جریان موردنیاز بستگی دارد. این ویژگی به معنی امکان اتصال مستقیم پایه LED به هر ولتاژی نیست.

۴. پکیج چهارپایه DIP-4

پکیج DIP-4 با پایه‌های قابل لحیم‌کاری در سوراخ PCB، ساخت نمونه اولیه را ساده‌تر می‌کند. پیش از نصب، علامت پایه ۱، جهت بدنه و فاصله پایه‌ها را با برد تطبیق دهید.

۵. مناسب برای کنترل وضعیت و فیدبک

برای خواندن وضعیت کلید، دریافت فرمان کنترلی و مدار فیدبک با طراحی مناسب کاربرد دارد. در سیگنال‌های سریع‌تر، زمان پاسخ را در شرایط واقعی مدار بررسی کنید؛ نام PC817C به‌تنهایی سرعت مشخصی را تضمین نمی‌کند.

آیا PC817C برای پروژه شما مناسب است؟

اگر می‌خواهید وضعیت کلید یا فرمان روشن و خاموش را بین دو مدار منتقل کنید، PC817C می‌تواند گزینه مناسبی برای بررسی باشد. برای سیگنال پالسی، ابتدا سرعت و عرض پالس موردنیاز را مشخص کنید. پیش از انتخاب، این چهار مورد را بررسی کنید:

  1. نوع سیگنال: وضعیت ثابت است یا پالس؟ در سیگنال پالسی، عرض پالس و فاصله بین پالس‌ها اهمیت دارد.
  2. جریان راه‌اندازی ورودی: مدار فرستنده چه مقدار جریان مجاز برای روشن‌کردن LED تأمین می‌کند؟
  3. بار خروجی: مقاومت پول‌آپ و ورودی مدار گیرنده چه جریانی می‌کشند و چه ولتاژی را صفر یا یک منطقی تشخیص می‌دهند؟
  4. ایزولاسیون: آیا تغذیه، سیم‌کشی و تجهیزات جانبی، زمین دو سمت را جدا نگه می‌دارند؟

برای انتقال داده با سرعت بالا، راه‌اندازی مستقیم بارهای قدرت یا انتقال دقیق سیگنال آنالوگ، از قطعه‌ای استفاده کنید که برای همان کاربرد طراحی شده باشد. خروجی فوتوترانزیستوری عمومی، به‌تنهایی دقت خطی یا سرعت بالا را تضمین نمی‌کند.

پیش از خرید چه مواردی را بررسی کنم؟

نام سازنده، کد کامل قطعه، رتبه CTR، ولتاژ و جریان خروجی موردنیاز، زمان پاسخ و ابعاد پکیج را بررسی کنید. برای تعمیر برد، مشابه‌بودن نام قطعه کافی نیست؛ مشخصات قطعه قبلی و مدار اطراف آن هم باید سازگار باشند.

PC817C چگونه کار می‌کند؟

با عبور جریان از LED ورودی، نور تولیدشده باعث هدایت فوتوترانزیستور می‌شود. جریان خروجی از منبع تغذیه سمت گیرنده تأمین می‌شود؛ اپتوکوپلر سیگنال را منتقل می‌کند و منبع تغذیه مدار خروجی نیست.

در اتصال رایج، امیتر به زمین سمت خروجی وصل می‌شود و کلکتور از طریق یک مقاومت پول‌آپ (پول‌آپ) به تغذیه همان سمت متصل می‌شود. مقاومت پول‌آپ، وقتی ترانزیستور خاموش است، ولتاژ خروجی را به سطح یک منطقی می‌برد.

  • LED خاموش است: خروجی کلکتور از طریق مقاومت پول‌آپ به ولتاژ تغذیه نزدیک می‌شود.
  • LED روشن است: ترانزیستور هدایت می‌کند و ولتاژ کلکتور کاهش می‌یابد؛ البته جریان LED و بار خروجی باید درست انتخاب شده باشند تا خروجی به سطح صفر منطقی برسد.

پس در این اتصال، روشن‌شدن LED معمولاً خروجی را صفر می‌کند و منطق سیگنال معکوس می‌شود. اگر زمین دو سمت را با سیم، کابل USB یا تجهیزات اندازه‌گیری به هم وصل کنید، ایزولاسیون الکتریکی موردنظر از بین می‌رود.

در این اتصال امیتر مشترک، خروجی به‌صورت کلکتور باز خوانده می‌شود؛ یعنی ترانزیستور هنگام روشن‌بودن، جریان را از مقاومت پول‌آپ به سمت زمین خروجی عبور می‌دهد. برای ایجاد سطح یک منطقی، وجود پول‌آپ یا مدار بایاس معادل لازم است.

CTR چیست و چرا در انتخاب قطعه اهمیت دارد؟

نسبت انتقال جریان یا CTR، نسبت جریان کلکتور خروجی به جریان LED ورودی است و به‌صورت درصد، در شرایط آزمون مشخص، بیان می‌شود:

CTR = IC / IF × 100%

برای مثال، CTR برابر ۲۰۰ درصد یعنی در شرایط آزمون، جریان کلکتور دو برابر جریان LED اندازه‌گیری شده است. این نسبت در همه شرایط ثابت نیست و با جریان LED، دما و ولتاژ کلکتور–امیتر تغییر می‌کند.

بازه رتبه C و شرایط آزمون مرجع در بخش مشخصات توضیح داده شده‌اند. این رتبه‌بندی را فقط پس از تطبیق سازنده و کد قطعه به طراحی خود اعمال کنید.

CTR معمولاً در ناحیه فعال ترانزیستور اندازه‌گیری می‌شود. برای خروجی دیجیتال، نمی‌توان همان نسبت را مستقیماً به جریان تضمین‌شده در حالت اشباع تبدیل کرد. جریان LED و بار خروجی را طوری انتخاب کنید که خروجی با حاشیه مناسب به سطح صفر منطقی برسد.

تصاویر محصول

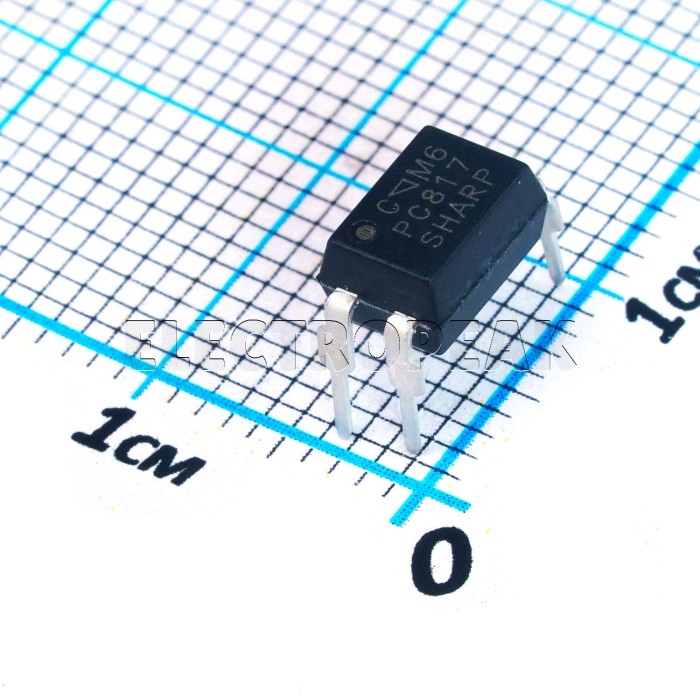

تصویر نمای بالا اپتوکوپلر PC817C در صفحه کافه رباتتصویر نمای زیر اپتوکوپلر PC817C در صفحه کافه ربات

پین‌آوت و ترتیب پایه‌ها

پین‌آوت PC817C از نمای بالا؛ پایه ۱ آند، ۲ کاتد، ۳ امیتر و ۴ کلکتور
پایهعملکرد
1آند LED
2کاتد LED
3امیتر
4کلکتور

این نقشه از نمای بالا رسم شده است. پیش از سیم‌کشی، علامت پایه ۱ روی بدنه را پیدا کنید.

فاصله پایه‌ها و نقشه مکانیکی پکیج

شماره پایه‌ها و فاصله اسمی پایه‌های DIP-4؛ مرجع جهت نصب و نه فایل ساخت PCBنقشه مکانیکی نسخه پایه‌دار در دیتاشیت مرجع Sharp

شماره پایه‌ها را از نمای بالا بررسی کنید؛ در نمای زیر، ترتیب ظاهری پایه‌ها برعکس دیده می‌شود. نقشه رنگی فقط مرجع فاصله و جهت پایه‌هاست و فایل آماده ساخت PCB یا کتابخانه CAD نیست. نقشه مکانیکی Sharp نیز برند موجودی را تأیید نمی‌کند؛ ابعاد و فرم پایه‌ها را با قطعه تحویلی تطبیق دهید.

مدار نمونه برای انتقال فرمان ۵ ولتی به خروجی منطقی ۳٫۳ ولتی

R = (Vdrive − VF) / IF

اگر افت ولتاژ LED را برای این محاسبه ۱٫۲ ولت و جریان هدف را ۵ میلی‌آمپر فرض کنیم، مقاومت محاسبه‌شده ۷۶۰ اهم است. با انتخاب مقدار استاندارد ۸۲۰ اهم، جریان حدود ۴٫۶ میلی‌آمپر می‌شود. مقدار ۱٫۲ ولت در اینجا فرض محاسباتی است، نه مقدار تضمین‌شده LED در جریان ۵ میلی‌آمپر؛ مقدار واقعی را از دیتاشیت و اندازه‌گیری بررسی کنید.

مدار نمونه PC817C با مقاومت LED برابر ۸۲۰ اهم، پول‌آپ ۱۰ کیلواهم و زمین‌های جداگانه

در مدار نمونه، مثبت منبع ۵ ولت از طریق کلید و مقاومت ۸۲۰ اهم به پایه ۱ وصل می‌شود و پایه ۲ به زمین سمت ورودی متصل است. در سمت خروجی، پایه ۴ با مقاومت پول‌آپ ۱۰ کیلواهم به تغذیه مستقل ۳٫۳ ولت و پایه ۳ به زمین همان سمت وصل می‌شود. خروجی OUT از کلکتور گرفته می‌شود. با روشن‌شدن LED، ولتاژ OUT کاهش می‌یابد. مقاومت پول‌آپ در حالت خروجی پایین، حدود ۰٫۳۳ میلی‌آمپر جریان می‌کشد؛ مقدار دقیق از رابطه «۳٫۳ ولت منهای ولتاژ خروجی پایین، تقسیم بر ۱۰ کیلواهم» به دست می‌آید.

این مقادیر نقطه شروع طراحی هستند. حداقل CTR، ولتاژ اشباع و آستانه ورودی دیجیتال گیرنده را بررسی کنید؛ CTR ناحیه فعال، جریان خروجی در حالت اشباع را تضمین نمی‌کند. توان تلف‌شده در مقاومت ورودی با فرض‌های مثال حدود ۱۸ میلی‌وات است؛ توان نامی مقاومت را با حاشیه مناسب انتخاب کنید. برای حفظ ایزولاسیون، زمین دو سمت را به هم وصل نکنید.

برای مقاومت پول‌آپ مدار نمونه، می‌توانید مقاومت ۱۰ کیلواهم را بررسی کنید. برای انتخاب کلید نرمال‌باز نیز بخش کلید و سوئیچ را ببینید. مقدار مقاومت سری LED را از روی محاسبه انتخاب کنید؛ مقاومت پول‌آپ جای مقاومت سری LED را نمی‌گیرد.

نتیجه مورد انتظار

وضعیت کلید ورودیوضعیت LEDرفتار مورد انتظار خروجی
بازخاموشولتاژ خروجی به تغذیه پول‌آپ نزدیک می‌شود
بستهروشنولتاژ خروجی کاهش می‌یابد؛ به شرط کافی‌بودن جریان LED و انتخاب مناسب بار

مقادیر این مثال برای همه شرایط تضمین‌شده نیستند. ولتاژ خروجی در حالت صفر و یک را با آستانه‌های ورودی دیجیتال مدار گیرنده مقایسه کنید.

آزمایش اولیه مدار نمونه

  1. پیش از وصل‌کردن تغذیه، جهت نصب قطعه، شماره پایه‌ها، مقدار مقاومت‌ها و نبود اتصال کوتاه را بررسی کنید.
  2. دو منبع تغذیه کم‌ولتاژ با خروجی‌های ایزوله از یکدیگر را وصل کنید. این مدار آزمایشی برای اتصال به برق شهر نیست.
  3. با کلید باز، ولتاژ OUT را نسبت به GND_B اندازه بگیرید؛ باید به ولتاژ تغذیه سمت خروجی نزدیک شود.
  4. با کلید بسته، افت ولتاژ دو سر مقاومت ۸۲۰ اهم را اندازه بگیرید. با تقسیم این ولتاژ بر مقدار مقاومت، جریان LED به دست می‌آید.
  5. ولتاژ OUT را دوباره نسبت به GND_B اندازه بگیرید و بررسی کنید که از حداکثر ولتاژ مجاز برای صفر منطقی در ورودی گیرنده کمتر باشد.
  6. برای سیگنال پالسی، شکل موج و زمان صعود و نزول خروجی را بررسی کنید. اتصال زمین اسیلوسکوپ یا ابزار اندازه‌گیری می‌تواند زمین دو سمت را به هم وصل کند؛ روش اندازه‌گیری باید ایزولاسیون مدار را حفظ کند.

این مراحل، روش پیشنهادی بررسی مدار هستند؛ نتیجه آزمایش عملی روی موجودی فروشگاه ارائه نشده است.

عیب‌یابی

نشانهبررسی پیشنهادی
خروجی همیشه بالا استقطبیت LED، جریان واقعی ورودی، شماره پایه‌ها و اتصال امیتر را بررسی کنید.
خروجی همیشه پایین استLED ممکن است دائم روشن باشد؛ اتصال کوتاه، ترتیب پایه‌ها و مدار محرک را بررسی کنید.
خروجی به سطح صفر منطقی نمی‌رسدمقاومت پول‌آپ ممکن است بیش از توان خروجی جریان بکشد؛ جریان LED، حداقل CTR و ولتاژ اشباع را بررسی کنید.
لبه پالس‌ها کند است یا شکل موج تغییر کرده استبار، پول‌آپ و اشباع عمیق روی سرعت اثر دارند؛ نیاز به اپتوکوپلر سریع‌تر را ارزیابی کنید.
جداسازی مورد انتظار برقرار نیستاتصال مشترک زمین‌ها یا مسیرهای جانبی مانند کابل USB و تجهیزات اندازه‌گیری را بررسی کنید.

کدام گزینه برای مدار شما مناسب است؟

گزینهزمان انتخابتفاوت مهم
PC817Cانتقال وضعیت و کنترل کم‌سرعتبرند، رتبه CTR و حدود قطعه واقعی را تأیید کنید.
PC817 با رتبه CTR دیگروقتی محدوده CTR دیگری مناسب مدار استپسوند مشابه، جایگزینی تضمین‌شده نیست؛ شرایط آزمون را مقایسه کنید.
اپتوکوپلر EL4N35 با پکیج DIP-6وقتی دسترسی به پایه بیس ترانزیستور لازم استمعمولاً DIP-6؛ ترتیب پایه‌ها و طراحی مدار متفاوت است.
اپتوکوپلر 6N137S با پکیج SMD-8وقتی انتقال دیجیتال سریع‌تر لازم استخروجی منطقی، تغذیه و ترتیب پایه‌های متفاوت؛ مدل لینک‌شده SMD-8 است و جایگزین مستقیم DIP-4 نیست.

راهنمای انتخاب: این جدول برای مقایسه کاربردهاست. هیچ‌یک از گزینه‌ها بدون بررسی ترتیب پایه‌ها، تغذیه، نوع خروجی و مشخصات الکتریکی، جایگزین مستقیم PC817C نیستند. برای تعمیر برد، ابتدا مشخصات قطعه اصلی و مدار اطراف آن را بررسی کنید.

پرسش‌های متداول اپتوکوپلر PC817C

خیر. جریان LED باید محدود شود. مقاومت سری را با توجه به ولتاژ ورودی، افت ولتاژ LED و جریان موردنیاز محاسبه کنید و توان مجاز مدار فرستنده را هم در نظر بگیرید.

CTR نسبت جریان کلکتور به جریان LED است و حرف C، رتبه انتقال جریان را مشخص می‌کند. این نسبت ثابت نیست؛ توضیح CTR و شرایط مرجع را ببینید.

خیر. ولتاژ آزمون ایزولاسیون با ولتاژ کاری مجاز مدار متفاوت است. در مرجع Sharp، آزمون ۵ کیلوولت RMS برای یک دقیقه و در شرایط مشخص انجام می‌شود. ولتاژ کاری باید با توجه به تأییدیه قطعه، فاصله‌های عایقی PCB و الزامات کاربرد تعیین شود.

به فرکانس، عرض پالس، بار خروجی، جریان LED و میزان اشباع ترانزیستور بستگی دارد. بدون بررسی زمان‌بندی در مدار واقعی، نمی‌توان فرکانس PWM یا نرخ UART مشخصی را تضمین کرد.

برای حفظ ایزولاسیون الکتریکی، زمین ورودی و خروجی را مستقیم به هم وصل نکنید. اتصال‌های جانبی مثل کابل USB و زمین تجهیزات اندازه‌گیری را هم بررسی کنید.

جریان قابل استفاده خروجی به CTR، جریان LED و شرایط مدار بستگی دارد. برای بارهایی که به جریان یا حفاظت بیشتری نیاز دارند، از طبقه درایور مناسب استفاده کنید.

خیر. این قطعه پایه تغذیه VCC ندارد. عدد ۸۰ ولت در برخی دیتاشیت‌ها به حد ولتاژ کلکتور–امیتر مربوط است، نه ولتاژ مجاز روی LED ورودی یا ولتاژ تغذیه پیشنهادی مدار. مقدار معتبر را از دیتاشیت سازنده قطعه تحویلی بخوانید.

خیر. خروجی یک ترانزیستور با جهت مشخص کلکتور و امیتر، جریان نشتی در حالت خاموش و افت ولتاژ در حالت روشن است. نمی‌توان آن را بدون بررسی مدار، جایگزین هر نوع کلید یا کنتاکت بدون ولتاژ کرد.

خیر. ورودی یک LED با جهت آند و کاتد مشخص است. برای سیگنال دوطرفه یا AC، به مدار محدودکننده جریان و حفاظت در برابر ولتاژ معکوس یا یکسوساز مناسب نیاز دارید؛ حدود LED را از دیتاشیت همان سازنده بررسی کنید. مدار نمونه این صفحه برای ورودی DC کم‌ولتاژ است و نباید مستقیم به برق شهر وصل شود.

See all Specs
Volume discounts:
  • +500 4 % $0.0240
  • +1000 8 % $0.0230
  • +10000 12 % $0.0220
PC817C, Transistor Output Optocoupler, DIP-4 is available to buy in increments of 50
Ships in 2-3 business days, then:
Free delivery in 12-15 days by Tracked Economic Shipping on orders over $100.
Free delivery in 7-10 days by Express Shipping on orders over $300.
More shipping info
Shop with confidence Learn More
TLP521-1, Transistor Output Optocoupler, SMD-4 Previous TLP521-1, Transistor Output Optocoupler, SMD-4

The PC817C optocoupler is a high-isolation optical component used for signal transmission between input and output circuits. It consists of an LED diode on the input side and a phototransistor on the output side, encapsulated in a DIP-4 package. With its reliable performance and simple design, the PC817C is commonly used in applications such as electrical isolation, switching, and circuit protection.

Specifications of PC817C Optocoupler IC

  • Package Type: DIP-4
  • Supply Voltage: 80V (maximum)
  • Input Current: 20mA (maximum)
  • Output Current: 50mA (maximum)
  • Isolation Voltage: 5000V RMS
  • Current Transfer Ratio (CTR): 50% to 600%
  • Response Time: 4µs (typical)
  • Operating Temperature: -30°C to +100°C
  • Applications: Electrical isolation, switching, circuit protection
